DMC脉冲布水器

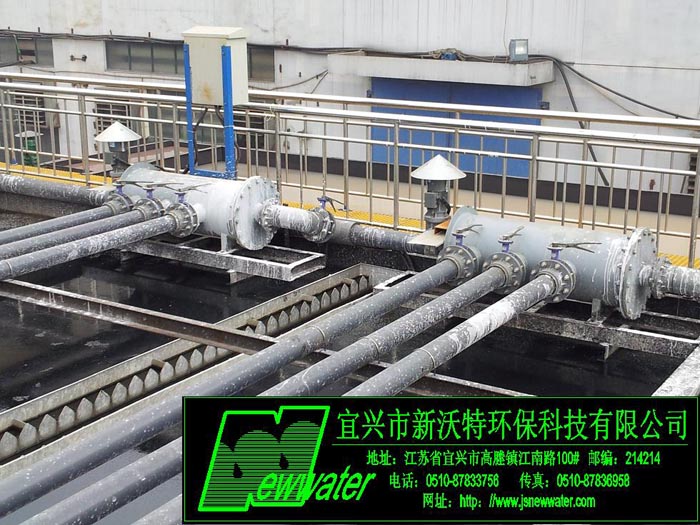

(工程编号：12W12002--绍兴华欣集团印染废水水解酸化池脉冲布水器)
1.产品简介
DMC型脉冲布水器是根据污废水厌氧水解处理工艺中对水流状态要求，结合国内外同等功能脉冲布水器特点开发的新一代产品。由进水口，脉冲式出水口，电机及变频控制机构组成。可用于：水解酸化、UASB、EGSB、UBF工艺的进水布水机构。是一种连续、高效、自动、可靠的布水系统。
2.产品优点
1) 能耗低、效率高，能连续自动运行、管理方便；
2) 配水均匀，水力搅拌效果好、不堵塞；
3) 不存在虹吸式脉冲布水器夹气现象，影响厌氧效果；
4) 脉冲周期及脉冲历时可调，操作方便；
5) 设备结构精巧，直接安装在进水管路上、占地面积小，一次投资省；
6) 全封闭结构、正压运行、可室内或室外安装，对安装高程无严格要求，无废气外溢，对环境无负面影响；
7) 可选用碳钢或不锈钢材质制造，满足不同用户要求。
3.设备配置选型说明
1) 进水量包括前级提升泵水量及回流泵流量；
2) DMC型脉冲布水器水头损失≯ 0.25m，进水压力由设计人员根据水池深及布水盘管布水阻力设定；
3) 池底布水盘管做法可按UASB池一管多孔布水方式设计施工，单孔直径不小于20mm，单台DCM脉冲布水器服务面积不大于对应设备参数规定值为宜。
4) 设备配置选型至少2台并联；
5) 管口方位及设备支腿做法可根据要求定制；
4. 脉冲布水器外形尺寸
5. 脉冲布水器技术参数表
|
型号 |
外形尺寸
（mm） |
进出
水量
（m3/h） |
进水
压力
（Mpa） |
服务
面积
（m2/台） |
电机
功率
（kw） |
脉冲
周期
（min） |
|
DMC10-50A13 |
Ø273×1085 |
≤10 |
≥0.10 |
≤13 |
0.18/380v |
4-12 |
|
DMC10-50B18 |
Ø273×1250 |
≤10 |
≥0.10 |
≤18 |
0.18/380v |
6-14 |
|
DMC10-50C22 |
Ø273×1425 |
≤10 |
≥0.10 |
≤22 |
0.18/380v |
8-16 |
|
DMC10-50D28 |
Ø273×1590 |
≤10 |
≥0.10 |
≤28 |
0.18/380v |
10-20 |
|
DMC18-65A27 |
Ø312×1190 |
≤18 |
≥0.10 |
≤27 |
0.18/380v |
4-12 |
|
DMC18-65B35 |
Ø312×1385 |
≤18 |
≥0.10 |
≤35 |
0.18/380v |
6-14 |
|
DMC18-65C45 |
Ø312×1570 |
≤18 |
≥0.10 |
≤45 |
0.18/380v |
8-16 |
|
DMC18-65D55 |
Ø312×1775 |
≤18 |
≥0.10 |
≤55 |
0.18/380v |
10-20 |
|
DMC27-80A40 |
Ø360×1245 |
≤27 |
≥0.10 |
≤40 |
0.18/380v |
4-12 |
|
DMC27-80B55 |
Ø360×1445 |
≤27 |
≥0.10 |
≤55 |
0.18/380v |
6-14 |
|
DMC27-80C65 |
Ø360×1655 |
≤27 |
≥0.10 |
≤65 |
0.18/380v |
8-16 |
|
DMC27-80D80 |
Ø360×1855 |
≤27 |
≥0.10 |
≤80 |
0.18/380v |
10-20 |
|
DMC40-100A63 |
Ø410×1325 |
≤40 |
≥0.10 |
≤63 |
0.18/380v |
4-12 |
|
DMC40-100B85 |
Ø410×1550 |
≤40 |
≥0.10 |
≤85 |
0.18/380v |
6-14 |
|
DMC40-100C105 |
Ø410×1775 |
≤40 |
≥0.10 |
≤105 |
0.18/380v |
8-16 |
|
DMC40-100D125 |
Ø410×2300 |
≤40 |
≥0.10 |
≤125 |
0.18/380v |
10-20 |
