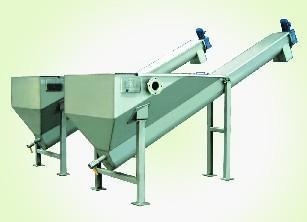

SLF系列螺旋砂水分离器
◆用途：
主要用于对沉砂池除砂设备排除的泥水混合物进行砂水分离，以利于运输。
◆工作原理及构造
利用螺旋体旋转，将砂逐渐推至出口处，掉入车中，完成泥水分离过程。
螺旋砂水分离器主要由驱动装置，U型槽、螺旋体、水箱、衬条等组成。
◆性能特点：
1. 分离效率高达96%-98%，可分离出粒径0.2mm的颗粒；
2. 采用无轴螺旋输送，无水中轴承，重量轻，维护方便；
3. 采用最新减速机，结构紧凑，运行平稳，安装方便；
4. U型槽内衬柔性耐磨衬条，噪音低，更换方便；
5. 整机安装简单，操作方便。

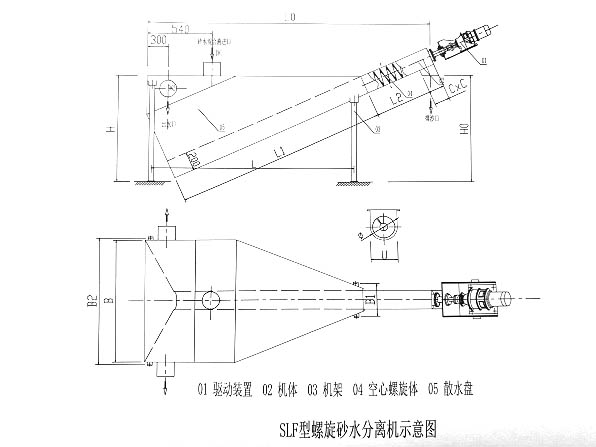

◆外形尺寸
◆技术参数
|
型号
参数 |
SLF-260 |
SLF-320 |
SLF-360 |
SLF-420 |
|
螺旋直径（mm） |
220 |
280 |
320 |
380 |
|
处理量（L/s） |
5-12 |
12-20 |
20-27 |
27-35 |
|
电机功率（kw） |
0.37 |
0.37 |
0.75 |
0.75 |
|
转速（r/min） |
5 |
5 |
4.8 |
4.8 |
◆尺寸参数
|
型号
尺寸 |
SLF-260 |
SLF-320 |
SLF-360 |
SLF-420 |
|
L |
2800 |
2800 |
3800 |
3800 |
|
L0 |
3840 |
4380 |
5760 |
6150 |
|
L1 |
3000 |
3000 |
4000 |
4000 |
|
L2 |
1000 |
1500 |
2000 |
2500 |
|
H |
1600 |
1700 |
2150 |
2150 |
|
H0 |
1550 |
1750 |
2400 |
2550 |
|
B |
1200 |
1260 |
1420 |
1720 |
|
B1 |
310 |
370 |
410 |
470 |
|
B2 |
1250 |
1310 |
1470 |
1770 |
|
C |
220 |
270 |
320 |
390 |
|
U |
260 |
320 |
360 |
420 |
|
Ø |
220 |
280 |
320 |
380 |
|
DN1 |
100 |
150 |
200 |
250 |
|
DN2 |
100 |
150 |
200 |
250 |
